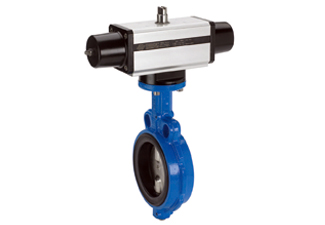

• 对夹式蝶阀 ITEM 375/376/377
  •

    应用: 石油化工,能源,冶金,水工业,市政给排水等



    安装尺寸: 依据ISO 5211:2003标准



    认证: 97/23 EC “PED”认证;DVGW 气体认证 (V375-V376);RINA 认证;适用于过水和管道流体介质 (V376);ATEX认证 (94/9/EC认证)



软密封中线蝶阀流阻系数小,维护成本低,是一般工艺管路最常用的阀门。


* 可拆卸式密封座设计,多种密封材质可选配
* 对夹结构;结构长度符合EN 558-1 20 系列标准,执行器连接符合ISO5211 标准
* 取得“PED”认证、DVGW 气体认证、RINA 认证、特殊要求的ATEX
  认证等

执行标准
法兰标准: DN 40至DN 300 PN 10 - PN 16 - ANSI 150
DN 350至DN 600 PN 10
结构长度符合 EN 558-1 20系列标准
阀门头符合 ISO 5211:2003标准 (DN 40-DN 300)
泄漏等级符合 EN 12266-1 A级
其他测试根据要求。
工作温度::
    乙丙橡胶EPDM -40℃ 至 +135℃
    丁晴橡胶NBR -23℃ 至 +82℃
    氟橡胶VITON -10℃ 至 +190℃*
    聚四氟乙烯PTFE -25℃ 至+150℃*
对夹法兰工作压力::
    DN 40 to DN 300 PN 16 bar
    DN 350 to DN 600 PN 10 bar
    * DN 40-DN 300

可选
工作温度: 硅胶 -50℃ 至 +160℃
          NBR CARBOX -10℃ 至 +82℃
          白色丁晴橡胶 -23℃ 至 +82℃*
          HNBR -30℃ 至 +100℃*
其他应用,请与我们技术部门联系。



本体形式

ITEM 375

ITEM 376

ITEM 377

公称通径

1”-1/2~24”DN40-DN600

公称压力

N10-PN16

工作温度

-25℃至+250

连接方式

对夹式法兰

阀体材质

球墨铸铁

阀板材质

球墨铸铁

ANSI 316

铝青铜

阀板处理

表面镀镍  表面环氧树脂喷涂  表面绚丽处理  抛光处理

密封可选

EPDMNBRNBR CARBOX

EPDMNBRFKMPTFEDVGWWHITE NBR NBR WATER

EPDMNBRNBR CARBOX

泄漏等级

符合EN 12266-1 A

执行机构

标准型DA系列:双动型拨叉式气动执行器

标准型SR系列:单动型拨叉式气动执行器

EA系列:开关型电动执行器

证书

97/23 EC “PED” 认证

DVGW 气体认证(V375-376

RINA 认证

适用于过饮用水和管道流体介质(V376

ATEX认证(94/9/EC认证)
